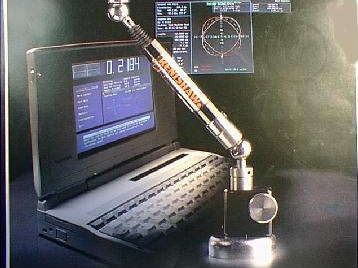

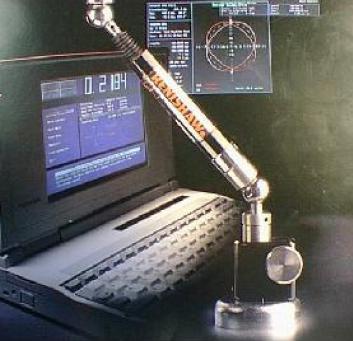

Le Ball-Bar est une jauge de calibrage pour machines-outils à commande numérique capable de mesurer les défauts géométriques présents dans la machine et de détecter les imprécisions produites par son contrôleur et ses servomécanismes.

Ce système fonctionne avec un capteur linéaire de précision, dont la compression et la détente peuvent être mesurées avec une précision de ± 0.5 microns, et avec un logiciel de traitement de données qui permet de visualiser graphiquement les mesures.

Grâce aux différents modes de fonctionnement, le système peut mesurer aussi bien les erreurs de positionnement statique que les erreurs dynamiques uniquement visibles lorsque la machine est en mouvement.

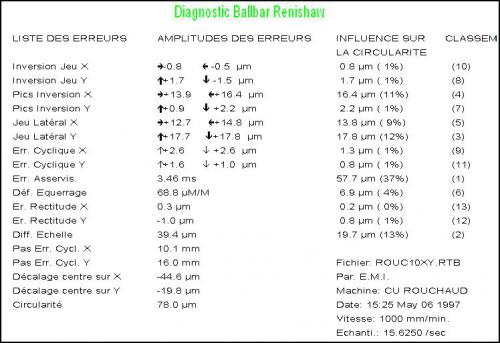

Il détecte ainsi les défauts suivants :

- Différence d'asservissement
- Erreur cyclique
- Erreur d'échec
-  Glissement intermittent
- Orthogonalité
- Inversion du jeu
- Jeu latéral
- Pic d'inversion
- Rectitude
- Defaut d'équerrage

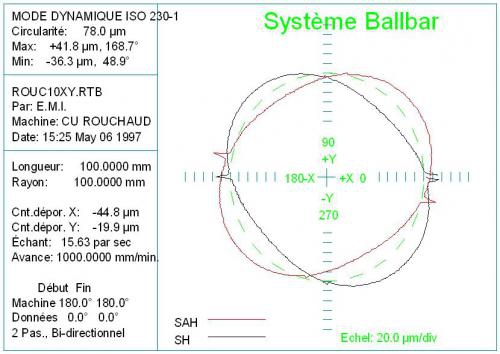

Il est possible d'obtenir différents tracés selon les normes en vigueur :

- Tracé cartésien
- Non circularité (ANSI B5.54)
- Circularité (ISO 230-1)
- Répétabilité maximale et statistique (ISO 230-2)
- Analyse des tendances

Le Ball-Bar répond aux normes internationales ISO 9000 par la tracabilté obtenue en particulier.

La simplicité de la mise en place du système, de la programmation de la machine et de la prise de mesures permet d'obtenir rapidement des résultats.
